Beispiel 4

Aufgabenstellung

Dieses Einspritzpumpenteil soll auf einer CNC-Außenrundschleifmaschine geschliffen werden. Das Beladen geschieht hierbei automatisch, das Entladen soll mit einem Auswerfer im Futter realisiert werden.

Geforderte Rundlaufgenauigkeit: 0,0025 mm.

Spannlösung

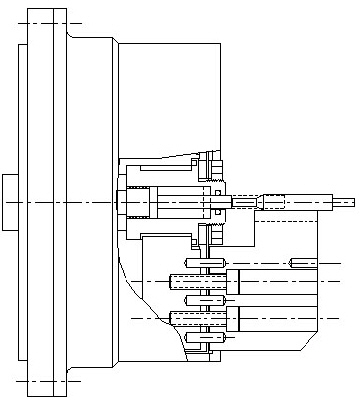

Abgedichtetes Luftfutter mit in der Dichtbuchse integriertem Federauswerfer. Eine Gummihaube mit Alu-Abdeckung schützt dabei das Futter vor allen schädlichen Umwelteinflüssen. Dies ermöglicht es, bei dieser Operation langzeitig höchste Genauigkeiten zu halten.

Erreichte Rundlaufgenauigkeit: 0,0015 mm

Technologie: APC-R
