Grunddorne MGD

Die Grunddorne zum MIS-System haben zur Montage auf dem Futter einen Zentriersitz für die Futtergröße 150 eingearbeitet. Durch den Zentriersitz wird ein schneller und exakter Wechsel auf andere Dorngrößen ermöglicht. Jeder Grunddorn überdeckt einen Spannbereich von mindestens 5 mm. Realisierbare Spanndurchmesser liegen zwischen 20 und 121 mm.

Alle Grunddorne beinhalten den kompletten Betätigungsmechanismus, eine Aufnahme für Werkstückanschläge sowie die Elemente zur Verbindung des Membranfutters mit der Spannzange.

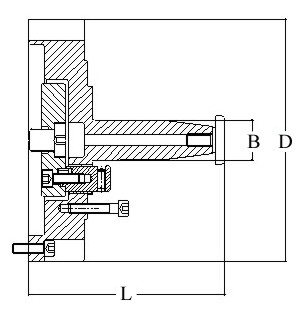

mis Grunddorn

Technische Daten:

Bestell-Nr. Größe Spannbereich L B D
MGD-1 1-1 20 - 25 123,0 15,0 152,0
MGD-2 1-2 25 - 30 123,0 20,0 152,0
MGD-3 1-3 30 - 35 123,0 25,0 152,0
MGD-4 1-4 35 - 40 123,0 30,0 152,0
MGD-5 1-5 40 - 45 123,0 35,0 152,0
MGD-6 1-6 45 - 55 123,0 40,0 152,0
MGD-7 1-7 55 - 65 123,0 50,0 152,0
MGD-8 1-8 65 - 83 123,0 60,0 152,0
MGD-9 1-9 83- 102 123,0 78,0 152,0
MGD-10 1-10 102 - 121 123,0 97,0 152,0
