Dornsystem MIS
Für die Innenspannung ist häufig ein Spanndorn die beste Lösung. Deshalb haben wir zur Ergänzung unserer Membranfutterreihe ein Dornsystem entwickelt, das viele Vorteile bietet.
Ideal passt das MIS-Dornsystem zu allen Membranfuttern Größe 150. Die Betätigung des Membranfutters und damit des Dornsystems kann pneumatisch oder kraftbetätigt erfolgen.
Zur Anpassung an andere Futtergrößen sind Dornadaptionen verfügbar. Ferner kann sehr einfach auf eine Außenspannung mit einem Membranfutter-Spannsatz umgerüstet werden.
Dabei führt die modulare Bauweise zu moderaten Preisen bei größtmöglicher Flexibilität.

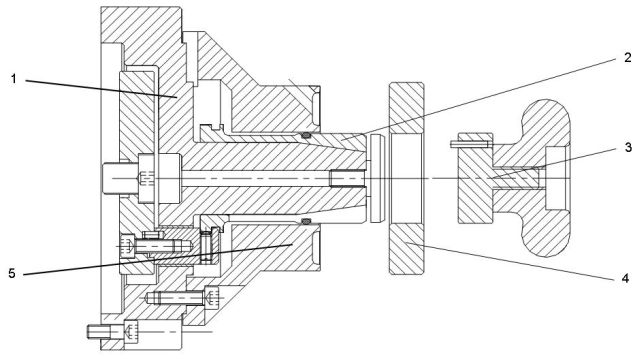

Das MIS Dornsystem besteht aus den Baugruppen Grunddorn, Spannsatz und Werkstückanschlag. Ein Spannsatz besteht aus Spannzange, Kontrollring und Wechselvorrichtung. Mit dem System realisierbare Spanndurchmesser liegen zwischen 20 und 121 mm.
Die Grunddorne haben zur Montage auf dem Futter einen Zentriersitz für die Futtergröße 150 eingearbeitet. Durch den Zentriersitz wird ein schneller und exakter Wechsel auf andere Dorngrößen ermöglicht. Jeder Grunddorn überdeckt einen Spannbereich von mindestens 5 mm.
Mit einer Wechselvorrichtung werden Spannzangen am vorhanden Bajonettverschluss in den Grunddorn eingekuppelt. Ähnliche Spanndurchmesser sind so innerhalb von Sekunden gerüstet.
Durch auf dem Grunddorn montierte Werkstückanschläge wird eine präzise axiale Werkstückpositionierung gesichert.
