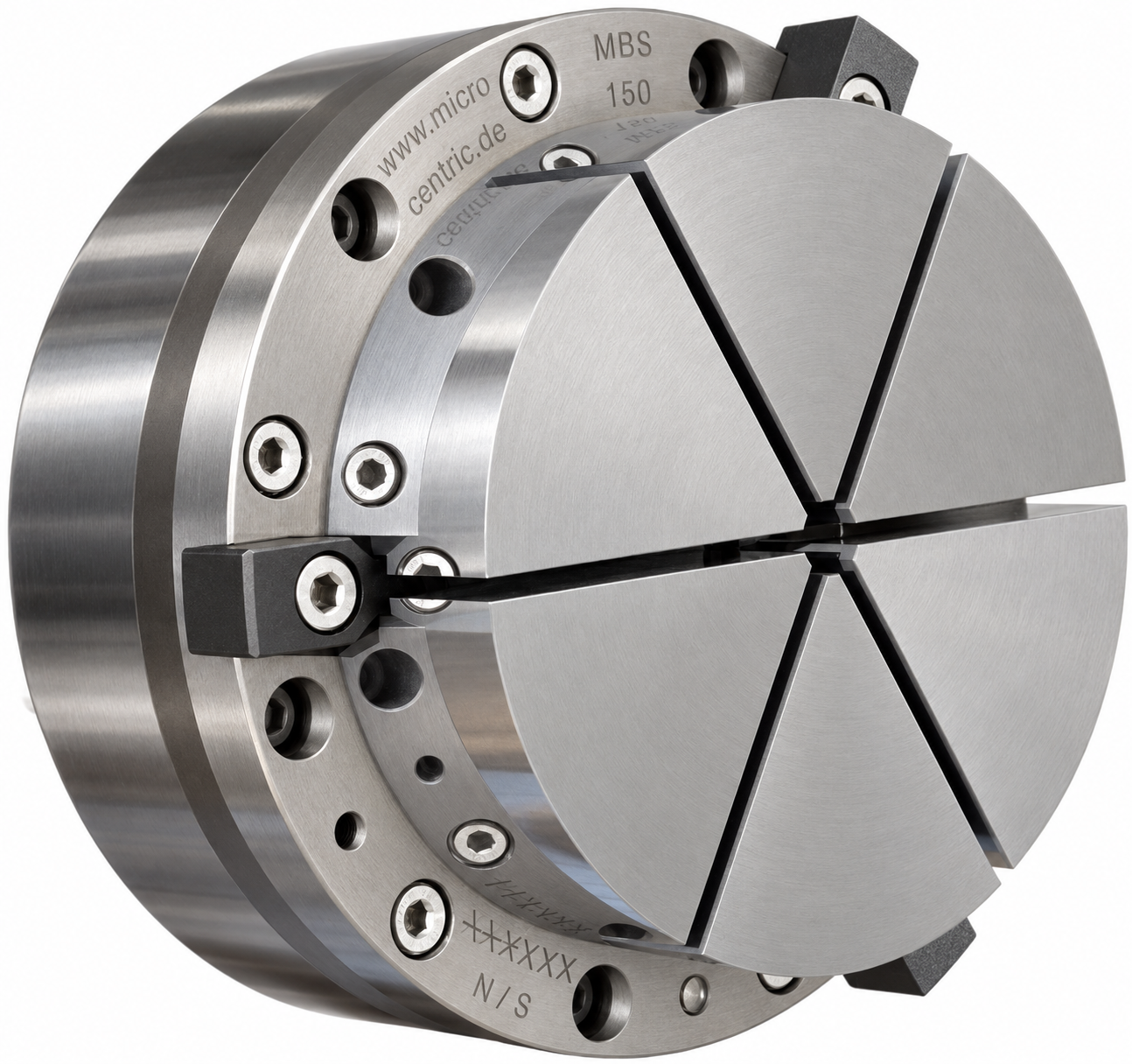

Membranspannfutter MBS-Z

Bei der Baureihe MBS-Z handelt es sich um kraftbetätigte Futter mit Kühlmitteldurchlass. Zur Betätigung des Spannmittels wird ein externer Spannzylinder verwendet. Werkstücke lassen sie je nach Ausführung und Einstellung des Spannzylinders feinfühlig oder auch mit mehr Spannkraft spannen. Mit dem MBS-Z und einem Spannsatz wird eine hochpräzise Spannung der Werkstücke realisiert. Ferner ist es möglich, Spannsätze für verschiedene Werkstücke mit sehr hohen Wechselgenauigkeiten einzusetzen.

6 backen membranfutter

Technische Daten:

Bestell-Nr. Whg. µm Backenhub
ø mm*		 Zugrohrkraft
daN		 Spannkraft
daN**		 U/min. max*** Gewicht kg
MBS-Z-080 2,0 1,6 165 50 11.000 1,05
MBS-Z-100 2,0 1,6 270 120 10.000 1,60
MBS-Z-125 2,0 1,6 460 300 9.700 3,40
MBS-Z-150 2,0 1,6 700 480 9.400 4,90
MBS-Z-200 2,0 1,6 1.335 1.130 7.900 10,50
MBS-Z-250 2,0 1,6 1.800 2.090 6.300 25,20
MBS-Z-300 2,0 1,6 2.630 3.640 5.000 37,10
  • * Backenhub im Durchmesser bei Backenhöhe 38 mm
  • ** Spannkraft bei angegebener max. Zugrohrkraft
  • *** Die maximale Drehzahl wird vom Backengewicht beeinflusst

mbs z 01

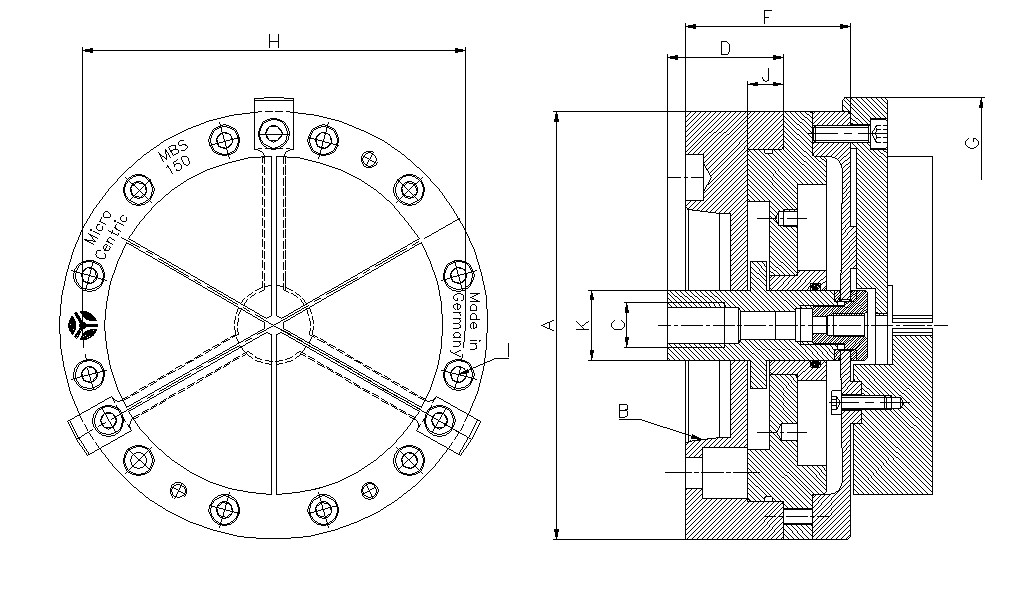

Abmessungen:

Bestell-Nr. A B C D F G H I J K
MBS-Z-080 81,0 s.u. M16 30,8 45,0 89,0 69,9 M5 12,8 25,4
MBS-Z-100 102,0 s.u. M16 30,8 60,0 110,0 88,9 M5 12,8 25,4
MBS-Z-125 127,0 s.u. M16 41,2 59,0 136,0 112,0 M6 13,0 25,4
MBS-Z-150 152,0 s.u. M16 41,2 56,0 162,0 135,9 M6 12,8 25,4
MBS-Z-200 204,0 s.u. M16 34,8 62,5 214,0 182,9 M10 16,7 25,4
MBS-Z-250 254,0 s.u. M20 41,0 85,0 264,0 233,7 M10 20,8 40,4
MBS-Z-300 294,0 s.u. M20 44,0 106,0 306,0 266,7 M10 21,0 40,4

Maß B: Maße der Spindelnase bitte bei Ihrer Anfrage/Bestellung mitteilen.

Eigenschaften:

  • Futtergrößen von 80 bis 300 mm
  • Höchste Prozesssicherheit
  • Kurze Rüstzeiten
  • Stufenlos einstellbare Spannkraft, auch während der Drehbewegung
  • Spanngenauigkeit bis 2 µm
  • Spanndurchmesserwechsel kleiner 3 µm
  • Wartungs- und Schmierungsfrei
  • Lange Lebensdauer
  • Keine offenen Führungen
  • Dicht gegen Verschmutzung
  • Annähernd verschleißfrei
  • Fliehkraftbeständig
  • Drehzahlen bis 11.000 U/min.
  • Innere Kühlmittelzuführung als Standard

Lieferumfang:

  • Basisfutter MBS-Z
  • Bedienungsanleitung

Für den Einsatz zusätzlich erforderlich:

  • Spannmembrane MMK / MMR
  • Spannbacken SMK / SMR
  • Spindelflansch
  • Zugrohradapter
  • Spannzylinder
