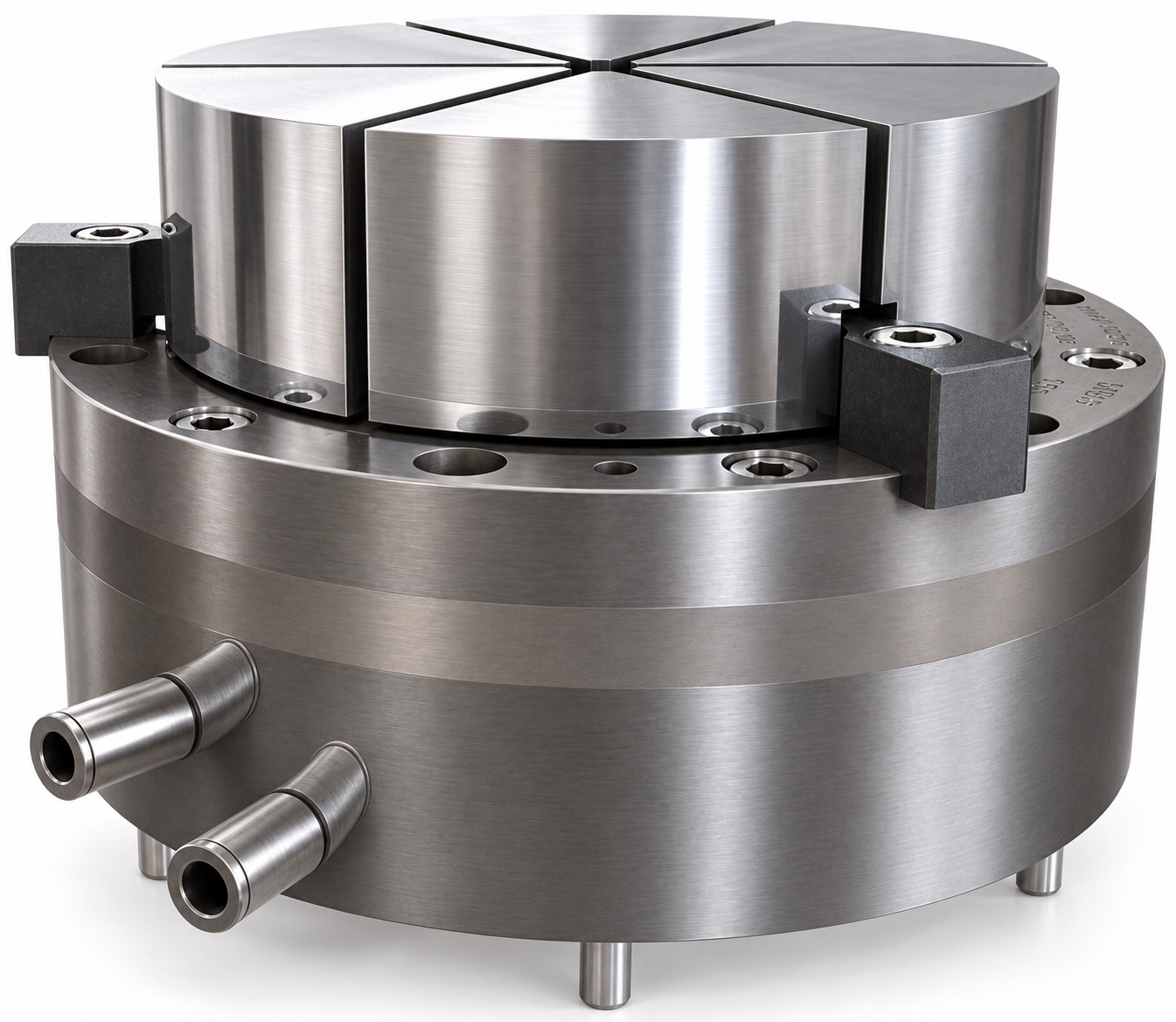

Membranspannstock MBS-N

Bei der Baureihe MBS-N handelt es sich um pneumatisch betätigte Spannstöcke mit integriertem Spannzylinder und Kühlmitteldurchlass. Zur Betätigung des Spannmittels wird Druckluft über Verschraubungen im Zylinder zugeführt. Durch eine Veränderung des Luftdruckes lassen sich Werkstücke je nach Anwendungsfall sehr feinfühlig, ohne Verformung oder auch mit mehr Spannkraft sicher spannen. Mit dem MBS-N und einem Spannsatz wird eine hochpräzise Spannung der Werkstücke realisiert. Ferner ist es möglich, Spannsätze für verschiedene Werkstücke mit sehr hohen Wechselgenauigkeiten einzusetzen.

membranspannstock

Technische Daten:

Bestell-Nr.	Whg. µm	Backenhub ø mm*	Spannkraft daN**	Gewicht kg
MBS-N-080	2,0	1,6	50
MBS-N-100	2,0	1,6	120
MBS-N-125	2,0	1,6	300
MBS-N-150	2,0	1,6	480
MBS-N-200	2,0	1,6	1.130
MBS-N-250	2,0	1,6	2.090
MBS-N-300	2,0	1,6	3.640

* Backenhub im Durchmesser bei Backenhöhe 38 mm
** Spannkraft bei 6 bar Luftdruck

mbs n 01

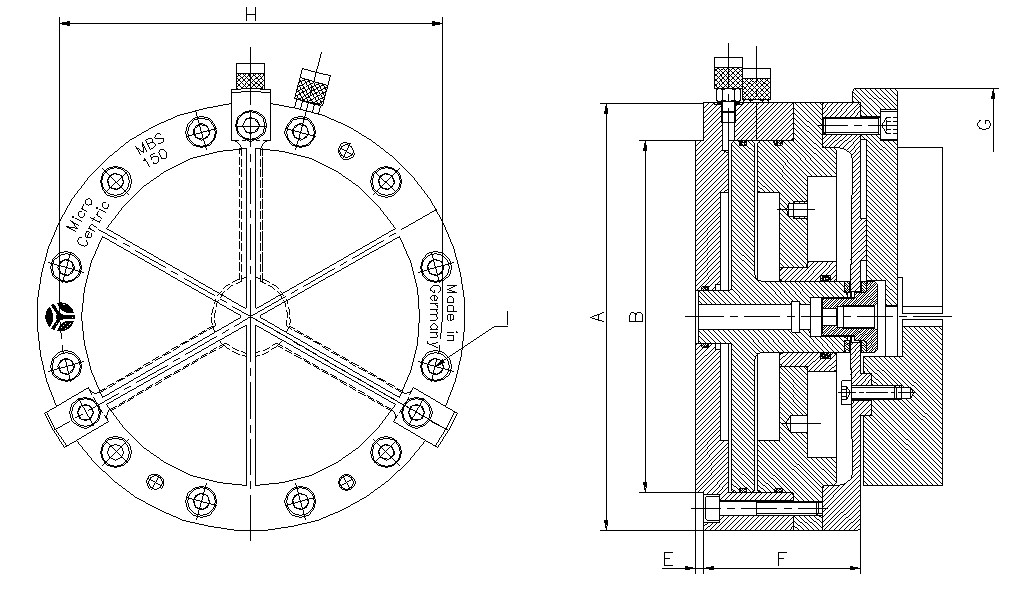

Abmessungen:

Bestell-Nr.	A	B	C	D	E	F	G	H	I
MBS-N-080	81,0	50,80	19,0	13,0	1,5	45,0	89,0	69,9	M5
MBS-N-100	102,0	82,52	19,0	12,0	1,5	56,0	110,0	88,9	M5
MBS-N-125	127,0	100,00	19,0	8,7	3,0	58,0	136,0	112,0	M6
MBS-N-150	152,0	124,97	19,0	10,5	3,0	55,7	162,0	135,9	M6
MBS-N-200	204,0	167,64	19,0	9,4	3,2	61,0	214,0	182,9	M10
MBS-N-250	254,0	215,90	19,0	5,0	4,7	87,0	264,0	233,7	M10
MBS-N-300	294,0	247,65	19,0	0,0	4,7	98,3	306,0	266,7	M10

Eigenschaften:

Spannstockgrößen von 80 bis 300 mm
Höchste Prozesssicherheit
Kurze Rüstzeiten
Stufenlos einstellbare Spannkraft
Spanngenauigkeit bis 2 µm
Spanndurchmesserwechsel kleiner 3 µm
Wartungs- und Schmierungsfrei
Lange Lebensdauer
Keine offenen Führungen
Dicht gegen Verschmutzung
Annähernd verschleißfrei
Kompatibilität zu MC-Backenfuttern
Innere Kühlmittelzuführung als Standard

Lieferumfang:

Basisfutter MBS-N
Bedienungsanleitung

Für den Einsatz zusätzlich erforderlich:
