Pneumatischer Spannzylinder LDN

MicroCentric LDN-Zylinder verfügen über eine Hochleistungs-Präzisions-Luftlager. Das Luftlager besteht aus gehärteten Stahlteilen, das Gehäuse wird mit Kugellagern unterstützt. Dieses fortschrittliche und bewährte Design verbunden mit der MicroCentric- Präzisionsfertigung ergibt eine Reihe von pneumatischen Spannzylindern mit unübertroffener Leistung und Zuverlässigkeit.

LDN-Zylinder bieten im Vergleich zu hydraulischen Zylindern eine bessere Feineinstellung bei der Zugrohrkraft, um eine Verformung der Werkstücke beim Spannen zur verhindern. Und MicroCentric LDN-Zylinder sind praktisch wartungsfrei. Die einzige Voraussetzung ist, dass während der Rotation dem Luftlager kontinuierlich gefilterte und trockene (nicht geölte) Luft zugeführt wird.

LDN-Zylinder können an alle Maschinenspindeln und Rundtisch-Konfigurationen angepasst werden, um Backen-, Spannzangen- und Membranfutter zu betätigen. MicroCentric liefert auf Anfrage Adapterflansche, Zugrohre sowie eine Vielzahl von Präzisionsspannmitteln, die einfach mit den LDN-Zylindern betätigt werden können.

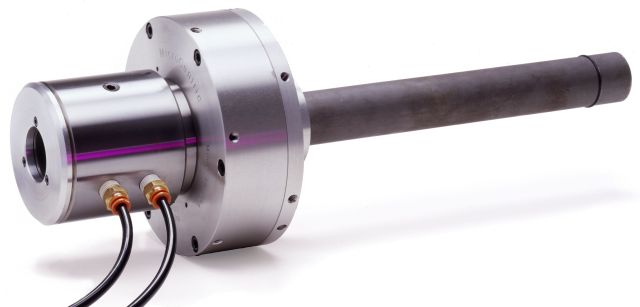

Spannzylinder

Technische Daten:

Bestell-Nr. Baugröße
  Durchlass Hub mm Zugkraft max. daN* Luftdruck bar* Umdrehung max.* Gewicht
kg
LDN-150 150 34,4 10,0 730 10,3 6.000 5,5
LDN-200 200 34,4 18,0 1.299 10,3 5.000 10,5
LDN-250 250 34,4 18,0 2.313 10,3 4.000 14,5
  • *Maximaler Wert

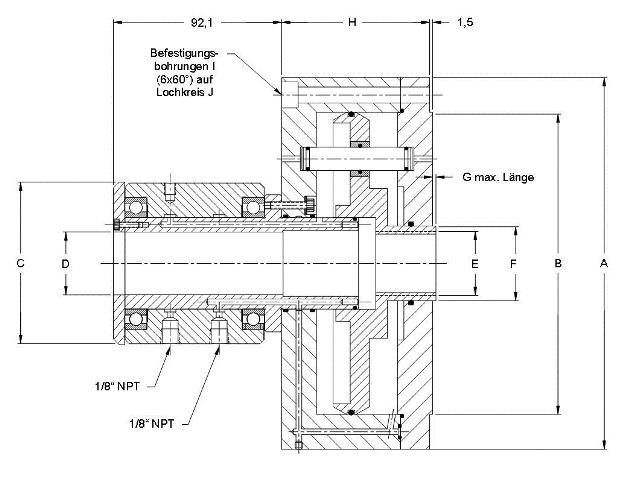

Hohlspannzylinder

Abmessungen:

Bestell-Nr. A B C D E F G H I J
LDN-150 152,4 126,97 88,9 34,4 M34x1,5 40,8 12,7 51,1 M8 139,7
LDN-200 203,2 165,07 88,9 34,4 M34x1,5 40,8 9,0 80,9 M8 184,2
LDZ-250 254,0 215,87 88,9 34,4 M34x1,5 40,8 9,0 80,9 M8 235,0
  • Maße G und J: Hintere Endlage / Vordere Endlage

Eigenschaften:

  • Zylindergröße 150 bis 250 mm
  • Durchlass 34,4 mm
  • Je nach Baugröße 10,0 bzw. 18,0 mm Hub
  • Maximale Spindeldrehzahl 6.000 U/min.
  • Zugkraft bis 2.313 daN
  • Variable einstellbare Zugrohrkraft
  • Einzelteile aus hochwertigen Material
  • Gehärteter Luftverteiler mit Hochgeschwindigkeits-Kugellager und Führungsbuchse

Lieferumfang:

  • Spannzylinder
  • Luftschläuche und Fittings
  • Bedienungsanleitung
